Spiegel demontage (Megane I en II)

Instructies hoe je de spiegel moet demonteren als bijvoorbeeld de temperatuur sensor (Rechter buitenspiegel), de spiegelverwarming of bediening defect is.

Demontage

Demonteer de spiegel alleen bij een temperatuur van rond de 20 graden!
Beneden deze temperatuur is het plastic harder, waardoor je meer risico loopt de plastic clips af te breken.


Afbeelding 1


Afbeelding 2

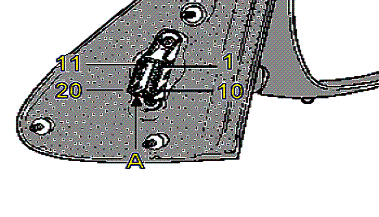

Stekker, aansluitingen en meetgegevens.



Opmerkingen:

Indien de temperatuurdisplay -40 ?C aangeeft dan duidt dit op een onderbroken draad . Indien de temperatuursensor +80 ?C aangeeft, dan duidt dit op een kostsluiting in de sensorbedrading.
Als de sensor een foutieve temperatuur aangeeft moet de sensor vervangen worden. (een tolerantie van 1-2 ?C is normaal)
NB: Meet de temperatuur in de schaduw.

Als de sensor defect is, de spiegelmotoren of verwarming niet meer functioneert, ga dan verder met onderstaande procedure. (Montage is het tegenovergestelde van de demontage)

Stap 1

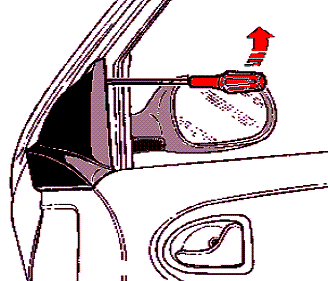

* Verwijder de plastic cover aan de interieurzijde met een schroevendraaier (afb. 1 )
* Wip de spiegel uit het spiegelhuis (afb. 3). Gebruik hiervoor een omgebouwde ijskrabber (geen metaal!)


Afbeelding 3

Stap 2

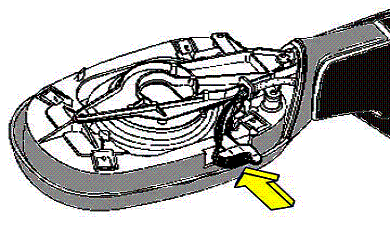

Duw de 4 clips van de spiegelachterzijde uit de uitsparingen (afb. 2) met behulp van een schroevendraaier (afb. 5)


Afbeelding 4


Afbeelding 5

Stap 3

Trek nu de spiegelachterzijde los (afb. 6)


Afbeelding 6

Stap 4

Verwijder nu de temperatuursensor door de draden te merken en door te knippen (afb. 5)


Afbeelding 7

Soldeer een nieuwe sensor aan de gemerkte draden door eerst krimpkous over de draden heen te schuiven en daarna om de soldering te krimpen.

Stap 5

Monteer nu de spiegel weer in omgekeerde volgorde.

Schema Megane I – II (behalve dashboard module)

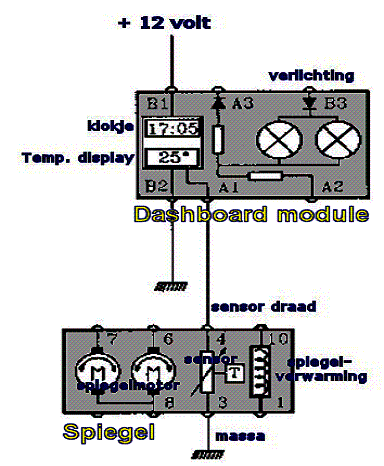

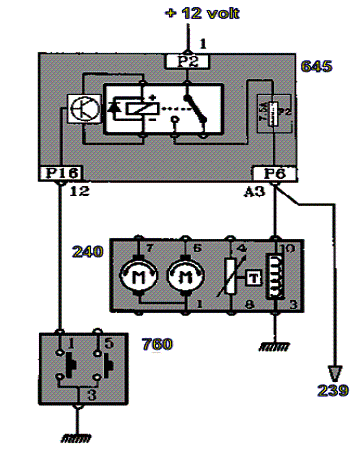

Spiegelbedieningscircuit Megane I / II (afb. 8)

(ontbrekende foto?)
Afbeelding 8

+ 12 volt    =  Spanning aanwezig na starten van de motor.
240       =  Passagierszijde spiegel.
239       =  Bestuurderszijde spiegel.
645       =  Zekeringen en relaiskast.
760       =  Bediening bestuurderszijde.


Gechreven door: ?
